Segurança de A. Alto. alta velocidade com eficiência elevada.

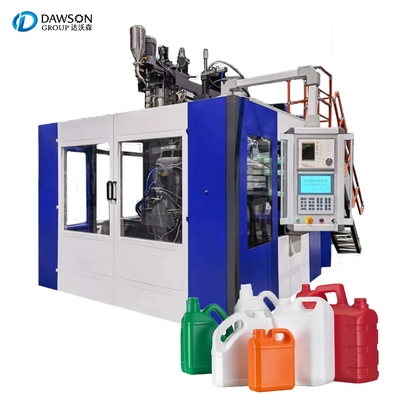

Máquina de molde ABLD100 do sopro da extrusão
| extrusora | |||
| 1 | Diâmetro do parafuso | 100mm | |
| 2 | Relação de L/D | 24:1 | |
| 3 | Velocidade do parafuso | 15~50r.p.m. | |
| 4 | Motor de movimentação | 45Kw | |
| 5 | Zona de aquecimento com ventilador de refrigeração | zona 6 | |
| 6 | Saída/capacidade | 170 Kg/hr (partícula do HDPE) | |
| 8 | Capacidade de aquecimento | 25,1 quilowatts | |
| 9 | Ajuste vertical da cabeça | 500mm | |
| 10 | Ajuste dianteiro/inverso da cabeça | 500mm | |
| 11 | Cilindro do tambor da alimentação do sulco | Tenha IKV | |
| 12 | Caixa de engrenagens | Decelerator duro da engrenagem | |
| 13 | Trilhos da escada e de segurança | Tenha | |
| Cabeça do acumulador | |||
| 1 | Capacidade do acumulador | 20L (15kgHDPE) | |
| 2 | Projeto | Primeiramente dentro e primeiramente para fora | |
| 3 | Zona de aquecimento | zona 6 | |
| 4 | Capacidade de aquecimento | 25.1kw | |
| 5 | Diâmetro máximo do die&pin | 450mm | |
| 6 | Morre a linha central principal com pre-sopro | Ø120mm | |
| 7 | O acumulador elimina a medida do curso | Transdutor Itália Gefran | |
| 8 | Pressão da injeção | Mpa 12 | |
| 9 | Parada da extrusora | Tenha | |
| APERTANDO A UNIDADE | |||
| 1 | Barra de laço | Barra de laço dois | |
| 2 | Tamanho da moldura do vidro de originais | 900 (W) X1400 (H) | |
| 3 | Comprimento do molde | 900-960mm | |
| 4 | Apertando a força | 780KN | |
| 5 | Curso próximo/aberto | 880-1700mm | |
| 6 | Peso do molde | Máximo 5000 quilogramas | |
| 7 | Apertando a medida do curso | Transdutor Itália Gefran | |
| 8 | Válvula hidráulica | Alta tecnologia de Taiwan | |
| 9 | Número de cilindro hidráulico | 1 | |
| 10 | Alta pressão | Mpa 14 | |
| 11 | Peças do apoio para o movimento da moldura do vidro de originais | Guia do forro | |
| SISTEMA HIDRÁULICO | |||
| 1 | Motor principal/motor vice | AC15Kw/15Kw | |
| 2 | Válvula hidráulica | Alta tecnologia de Taiwan | |
| 3 | Bomba hidráulica | Alta tecnologia de Taiwan | |
| 4 | Capacidade do tanque de óleo | 850L | |
| 5 | Pressão de funcionamento | Mpa 12 | |
| 6 | Água refrigerando para o óleo | fixo | |
| 7 | Controle do nível de óleo | seja medidor de óleo observado | |
| SISTEMA PNEUMÁTICO | |||
| 1 | Pressão de funcionamento | 0,8 Mpa | |
| 2 | Pressão de sopro | 0,8 Mpa | |
| 3 | Circuito do sopro da agulha | Pressão alta & baixa | |
| 4 | Sopro intermitente | Tenha | |
| 5 | Ar controlado do apoio para o parison | Tenha | |
| 6 | Válvulas de ar | AIRTAC | |
| 7 | Exaustão rápida para o ar do apoio | Tenha | |
| CONTROLE DE PARISON | |||
| 1 | Programador | JAPÃO MOOG | |
| 2 | Válvula servo | MOOG |
|
| 3 | Cilindro servo | Intergret da cabeça do dado | |
| 4 | Bloco hidráulico | Bombas de pistão variáveis do deslocamento de TAIWAN YOSHE | |
| ELETRICIDADE | |||
| 1 | Contator | Schneider | |
| 2 | Carga conectada total (aproximadamente) | 114kw/h | |
| 3 | Consumo de energia média (aproximadamente) | 42 kw/h | |
| MOLHE REFRIGERAR | |||
| 1 | Consumo de água da máquina |
6000L/h | |
| 2 | Consumo de água do molde |
6000L/h | |
| CONSUMO DO AR | |||
| 1 | Consumo do ar comprimido | 1,2 kgf/cm2, 3000 L/MIN | |
| OUTRAS CARACTERÍSTICAS | |||
| 1 | Controle do PLC | MITSUBISHI | |
| 2 | Relação de máquina humana | Alta tecnologia | |
| 3 | Armazenamento da receita no disco rígido | Disponível | |
| CONTROLE DE AQUECIMENTO | |||
| 1 | Fonte de alimentação ao elemento de aquecimento | Relé + contator | Japão Omron+Korea LG |
| 2 | Controle | Controle do PLC | |
| 3 | Tipo de par termoelétrico | Tipo de K | |
| 4 | Alarme ajustável do mais baixo e limite superior | Tenha | |
| 5 | Prevenção do começo frio para o parafuso | Tenha | |
| 6 | Alarme para a ruptura do elemento do par termoelétrico e de aquecimento | Tenha, ruptura do elemento de aquecimento pelo anperemeter | |
| 7 | Pré-aquecendo a função | Tenha | |
| Dado-anel E Dado-pino | |||
| 1 | um ajusta-se do dado & do pino | Um ajustado de acordo com o cliente | |
| 2 | Material do teste | Material da fonte 300kg do comprador ao vendedor para testes de máquina | |
| OPÇÃO | |||
| 1 | Sopro inferior (hidráulico) e unidade de selagem (pneumática) | Pino dobro do sopro (incluindo expanda & o selo do up-down & do parison) | |
| 2 | Robô | Tenha | |
| 3 | Dimensão da máquina | 6.8×3.3×5 | |
| 4 | Peso total | 20 | |
