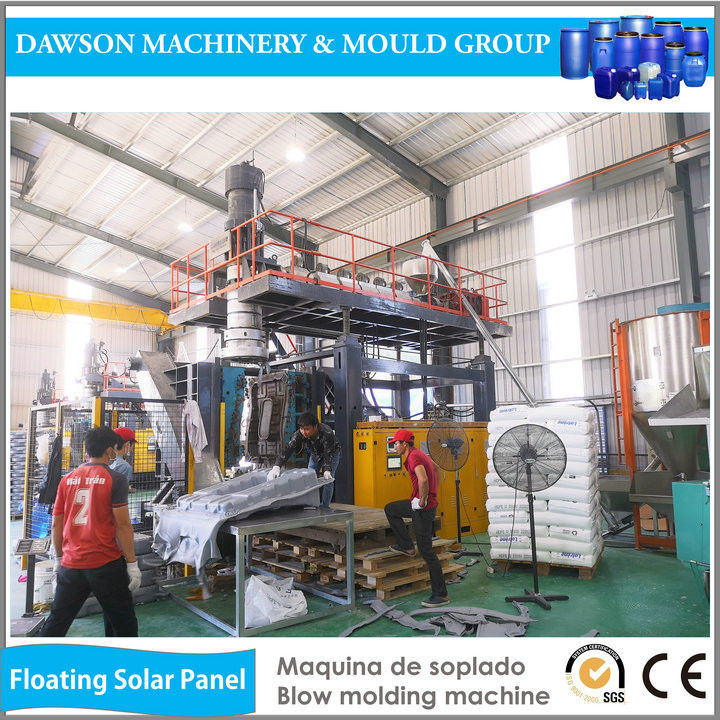

Máquina de moldagem a sopro por extrusão ABLD100
| extrusora | |||
| 1 | Diâmetro do parafuso | 100 mm | |
| 2 | Relação L/D | 24:1 | |
| 3 | Velocidade do parafuso | 15 ~ 50 rpm. | |
| 4 | Motor de tração | 45 kW | |
| 5 | Zona de aquecimento com ventilador de arrefecimento | Zona 6 | |
| 6 | Produção/Capacidade | 170 Kg/h ((partículas de HDPE) | |
| 8 | Capacidade de aquecimento | 25.1 kw | |
| 9 | Ajuste vertical da cabeça | 500 mm | |
| 10 | Ajuste da cabeça para a frente/para trás | 500 mm | |
| 11 | cilindro de barril de alimentação com ranhuras | Têm IKV | |
| 12 | Caixa de engrenagens | Acelerador de engrenagem dura | |
| 13 | Escalas e trilhos de segurança | Tem. | |
| Cabeça do acumulador | |||
| 1 | Capacidade do acumulador | 20L ((15kgHDPE) | |
| 2 | Projeto | Primeiro a entrar e primeiro a sair. | |
| 3 | Zona de aquecimento | Zona 6 | |
| 4 | Capacidade de aquecimento | 25.1kw | |
| 5 | Diâmetro máximo da matriz e do pin | 450 mm | |
| 6 | Eixo da cabeça da matriz com pré-bloqueio | Ø120 mm | |
| 7 | Medição do curso do acumulador | Transdutor Itália Gefran | |
| 8 | Pressão de injecção | 12 Mpa | |
| 9 | Paragem da extrusora | Tem. | |
| Unidade de fixação | |||
| 1 | Barras de gravata | Duas barras de gravata. | |
| 2 | Tamanho das placas | 900 ((W) X1400 ((H) | |
| 3 | Comprimento do molde | 900-960 mm | |
| 4 | Força de fixação | 780KN | |
| 5 | Traço fechado/aberto | 880-1700 mm | |
| 6 | Peso do mofo | Max. 5000 kg | |
| 7 | Medição do curso de fixação | Transdutor Itália Gefran | |
| 8 | Válvula hidráulica | Taiwan Hitech | |
| 9 | Número de cilindros hidráulicos | 1 | |
| 10 | Pressão elevada | 14 Mpa | |
| 11 | Partes de suporte para o movimento de placas | Guia do avião | |
| Sistema hidráulico | |||
| 1 | Motor principal/motor adjunto | AC15Kw/15Kw | |
| 2 | Válvula hidráulica | Taiwan Hitech | |
| 3 | Bomba hidráulica | Taiwan Hitech | |
| 4 | Capacidade do reservatório de óleo | 850L | |
| 5 | Pressão de funcionamento | 12 Mpa | |
| 6 | Água de arrefecimento para óleo | fixos | |
| 7 | Controle do nível de óleo | ser observado com o bastão de medição | |
| Sistema pneumático | |||
| 1 | Pressão de funcionamento | 0.8 Mpa | |
| 2 | Pressão de sopro | 0.8 Mpa | |
| 3 | Circuito de sopro da agulha | Alta e baixa pressão | |
| 4 | Bloqueio intermitente | Tem. | |
| 5 | Ar de suporte controlado para o parison | Tem. | |
| 6 | Válvulas de ar | AIRTAC | |
| 7 | Esgoto rápido para o ar de apoio | Tem. | |
| Controlo de Paris | |||
| 1 | Programador | JAPÃO MOOG | |
| 2 | Servo-válvula | MOOG |
|
| 3 | Servocylindro | Intergrete da cabeça da matriz | |
| 4 | Pacote hidráulico | TAIWAN YOSHE Bombas de pistão de deslocamento variável | |
| Eletricidade | |||
| 1 | Contactor | Schneider | |
| 2 | Carga total ligada (aprox.) | 114 kW/h | |
| 3 | Consumo médio de energia (aprox.) | 42 kw/h | |
| Frigorífico de água | |||
| 1 | Consumo de água da máquina |
6000 L/h | |
| 2 | Consumo de água de mofo |
6000 L/h | |
| Consumo de ar | |||
| 1 | Consumo de ar comprimido | 1.2 kgf/cm2, 3000 L/min | |
| Outras características | |||
| 1 | Controle por PLC | Mitsubishi | |
| 2 | Interface homem-máquina | Hitech | |
| 3 | Armazenamento de receitas no disco rígido | Disponível | |
| Controle de aquecimento | |||
| 1 | Fornecimento de energia para o elemento de aquecimento | Relatório + contator | Japão Omron+Coreia LG |
| 2 | Controle | Controle PLC | |
| 3 | Tipo de termocouple | Tipo K | |
| 4 | Alarme de limite inferior e superior ajustável | Tem. | |
| 5 | Prevenção do arranque a frio de parafusos | Tem. | |
| 6 | Alarme de ruptura do termocopo e do elemento de aquecimento | Ter, quebra do elemento de aquecimento por anperímetro | |
| 7 | Função de pré-aquecimento | Tem. | |
| Anel e pinça | |||
| 1 | um conjunto de matrizes e pinos | Um conjunto de acordo com o cliente | |
| 2 | Material de ensaio | O comprador fornece 300 kg de material ao vendedor para testes de máquinas | |
| Opção | |||
| 1 | Bloqueio de fundo (hidráulico) e unidade de vedação (pneumática) | Pedaços de aço inoxidável (incluindo os de aço inoxidável) | |
| 2 | Robô | Tem. | |
| 3 | Dimensão da máquina | 6.8 × 3,3 × 5 | |
| 4 | Peso total | 20 | |
